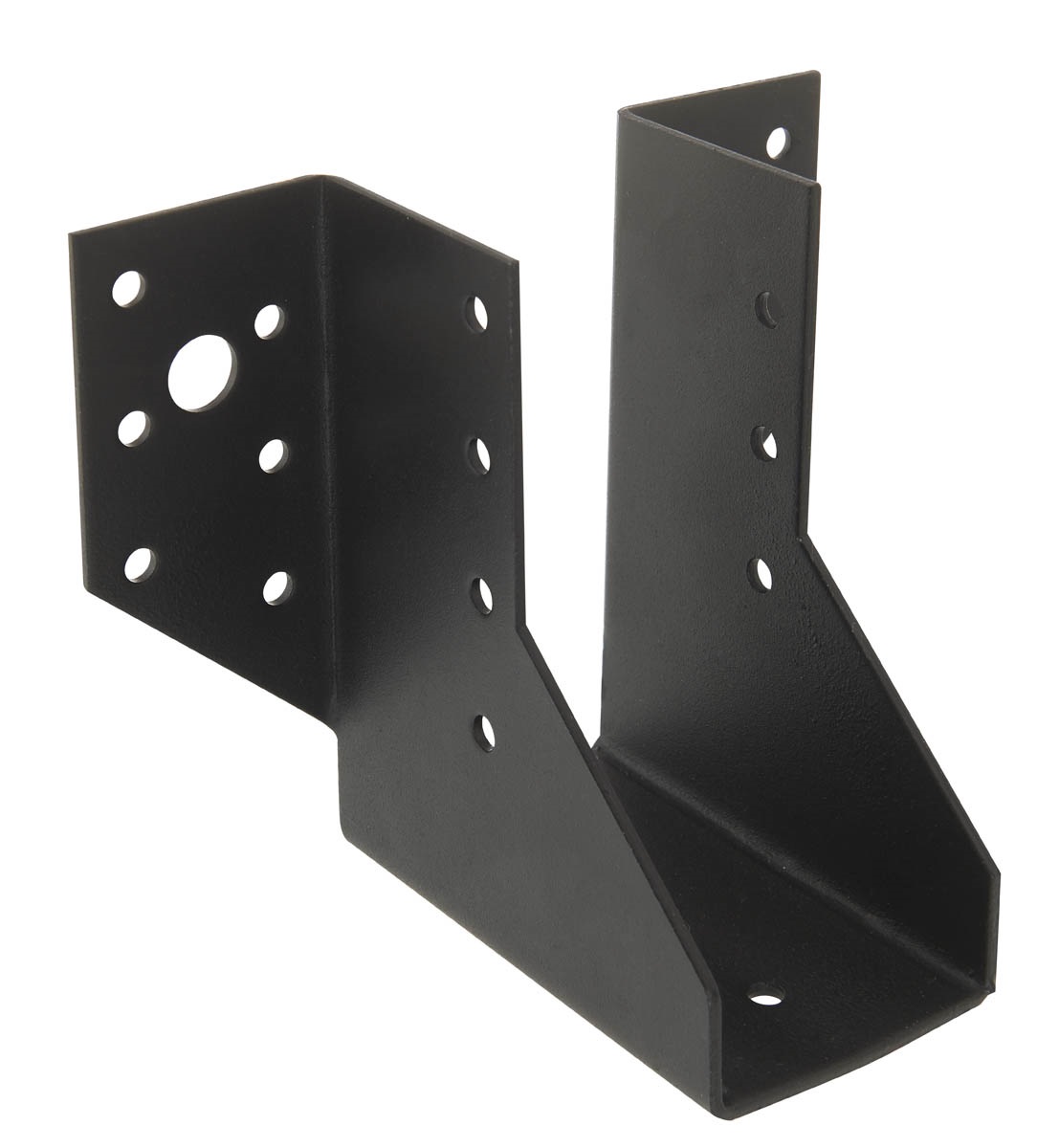

Le sabot à ailes extérieures SAEPB reprend, en version peinte noire, le modèle SAE qui a su s‘imposer dans la construction depuis quelques années.
Son utilisation couvre un grand panel de mises en oeuvre. Les assemblages sont discrets, esthétiques, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Epaisseur 2 mm.
Avantages :
- Finition noire pour une grande discrétion dans la structure,
- Compatible avec les vis CSA5.0x35PB noires,
- Simplifie l’installation et améliore la fiabilité des structures bois.
Application :
Support :
- Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
- Porté : bois massif, bois lamellé-collé, bois composite, ...
Domaines d'utilisation :
- Poutres : pannes, solives, chevrons,
- Pergolas,
- Carports,
- Renforcement d'assemblages existants, ...

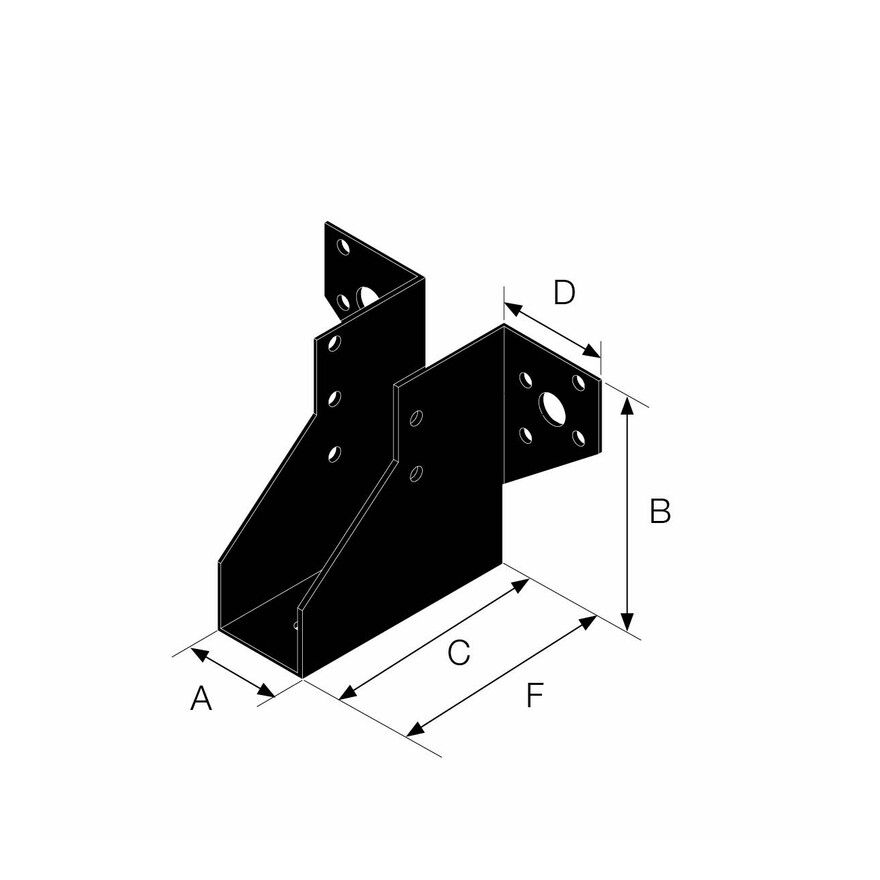

| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
| Min. | Max. | Min. | Max. | ||||||||||
| SAE200/46/2PB | 44 | 46 | 92 | 116 | 46 | 77 | 84 | 41.5 | 86 | 2 | 8 | 2 | 5 |
| SAE250/46/2PB | 44 | 46 | 112 | 153 | 46 | 102 | 84 | 41.5 | 86 | 2 | 12 | 2 | 7 |
